شرح کلی:
مکانیزم عملکرداین محصول براساس ترکیب گاز کپسول یا مایع بااکسیژن موجود در هوا بوده ونتیجه این واکنش علاوه بر مقدار قابل ملاحظه ای گرما، گازدی اکسیدکربن وبخارآب می باشد، درصورتیکه واکنش بصورت ناقص انجام گیرد، میتواند باعث تولیدگازسمی منوکسیدکربن شود، بنابراین طراحی بخاری های گازسوز از اهمیت بسیاربالایی برخورداراست، لذا تنظیمات فشار و مقدار گاز و هوا در این محصولات بصورت کاملاً ثابت و غیرقابل تغییر درنظرگرفته می شود.
دربخاری های گازسوزبدون نیازبه دودکش ارتباط وسیله به خارج از محیط زندگـی وجود ندارد و محصولات حاصل از احتراق مستقیماً و با کمک رفلکتور، در محیط منتشر می‌شوند، انتقال حرارت نیز به روش جابجایی و تشعشعی (در نوع سرامیکی) می باشد، راندمان ناخالص این وسیله نزدیک به 100%می باشد.
شرح عملکرد:
گازازطریق لوله وارد بخاری می شود و پس ازبازشدن مسیرپیلوت و گرم شدن ترموکوپل، مسیراصلی گازبه مشعل نیز باز شده وگازپس ازترکیب باهوای اولیه وارد مشعل شده ودرسرمشعل مشتعل می شود، سپس باهوای ثانویه ترکیب وشعله ای آبی بااحتراق کامل ایجادمی نماید، مادامیکه شعله وجودداشته باشدوترموکوپل گرم باقی بماند،مسیرگازاصلی بازمی باشدولی به محض هرگونه اختلال درشعله، قطع شدن گاز و یا خرابی ترموکوپل، مسیرگازبسته می شود تا ایمنی لازم راایجاد نماید، همچنین این محصول مجهزبه سیستم ایمنی ازنوع ODS می باشد،این ایمنی به گونه ای است که اگر میزان اکسیژن محیط کمتر از 18% شود، منبع تغذیه گاز را به طور خودکار قطع میکند تا مقدار اکسیژن محیط کمتر از حد تعیین شده مجاز افت نکند، دراین زمان میزان گازهای آلاینده سمی مانندمنوکسیدکربن(CO)نیز در حد مجاز می باشد، لذاهیچگونه خطری مصرف کننده راتهدیدنمی کند،مشعل این بخاری درداخل رفلکتوری قرارگرفته است تاتمام گرمابه طرف جلوهدایت شودوپشت بخاری گرم نشود وبتوان آنرا بر روی دیوار نیز نصب نمود.
اجزای اصلی:
- سیستم نظارت برشعله:این سیستم شامل پیلوت وترموکوپل می باشدکه ضمن روشن نمودن مشعل اصلی محصول وایجادشرایطSTAND BY وظیفه نظارت برعملکردصحیح شعله وجلوگیری ازخطرات ناشی ازبی احتیاطی یاقطع ووصل شدن گازرابرعهده دارد
- سیستم نظارت برکاهش اکسیژن محیط(ODS):این سیستم نوعی پیلوت باتنظیمات بسیاردقیق است که دراثرکاهش اکسیژن محیط خاموش شده ومسیرگازبخاری رامسدودمی نماید،درحالت عادی اکسیژن محیط درحدود21%ازهواراتشکیل می دهد،زمانیکه بدلیل بسته بودن منافذ ورودهواوعدم تهویه مناسب محیط،میزان اکسیژن تا کمتر از 18% تقلیل پیداکند، باعث قطع جریان گازمی شود،دراین زمان میزان منوکسیدکربن کمتراز200PPMاست که هیچ گونه خطری برای مصرف کننده ایجادنمی نماید.
- گاورنرتنظیم فشارگاز:این گاورنرجهت تنظیم فشارگازورودی به بخاری وایجاد شرایط بهینه سوخت وعملکردصحیح پیلوت ODSتعبیه ودرورودی گازو یا بصورت ترکیب شده با شیرکنترل می باشد.
- شیرکنترل چندکاره:این شیرکنترل(کاربراتور)دارای مکانیزم های نظارت برشعله، جرقه زن الکتریکی (پیزوالکتریک)وتنظیم شعله می باشدومی توانددرانواع دستی یاترموستاتیک باشد،درنوع ترموستاتیک شعله بخاری براساس دمای ازقبل تنظیم شده،کم وزیادمی شودوباعث کاهش مصرف انرژی می گردد.
- گریل(حفاظ فلزی):جهت جلوگیری ازآسیب دیدگی دربرابرسوختگی(مخصوصاکودکان)یک شبکه فلزی باپوشش ضدزنگ درجلوی بخاری نصب شده است که مانع عبوردست ورسیدن به قسمت های گرم بخاری می شود.
- صافی ورودی گاز:درقسمت ورودی گازبه بخاری،یک صافی بامش مناسب تعبیه شده است تا از ورود آلودگی هاداخل لوله به وسیله جلوگیری بعمل آورد، این موضوع مخصوصابرای پیلوت ODSبسیاراهمیت داردوازگرفتگی اوریفیس(سوراخ)آن وخاموش شدن پیلوت جلوگیری می نماید.

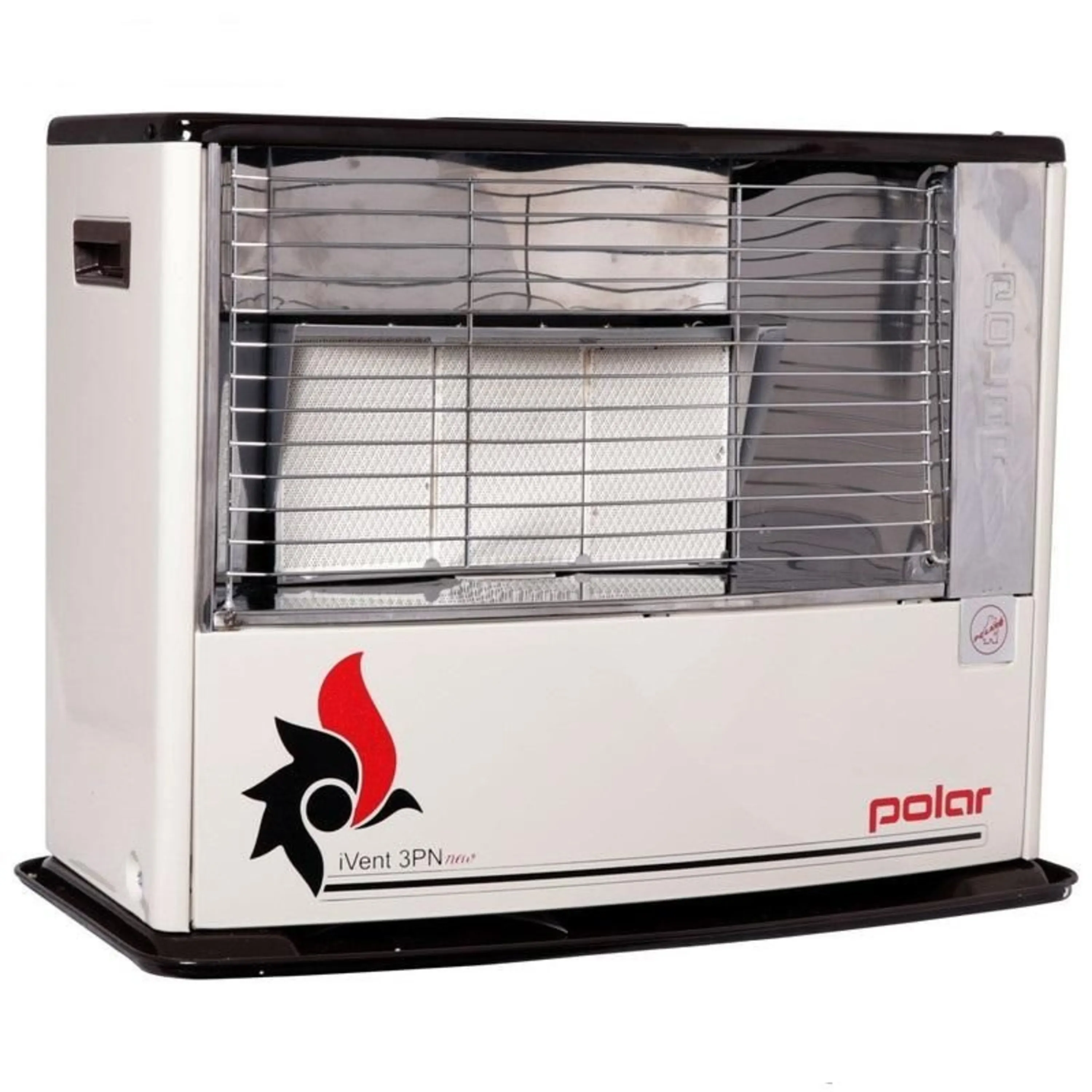

کاربرد بخاری مشعلی پلار
- مناسب منازل ومحیط های زندگی بارعایت نکات ایمنی می باشد،بطوریکه ازاین بخاری نبایددراطاق خواب یامحیط های کوچکتراستفاده شود
- مناسب محیط های عمومی مانند فروشگاه ها،بانک ها،ادارات،دانشگاه ها،سالن های ورزشی، رستوران ها،مساجد،سالن های اجتماعات و….
- قابل کاربردبصورت دیواری یازمینی
- درهرنوع آب وهوای جغرافیایی قابل استفاده است
مزایا:
- مجهز به پیلوتODS ، گاورنرتنظیم فشارگاز، شیرکنترل تدریجی یا مرحله ای، صافی ورودی گاز
- دارای راندمان 100%واقعی
- نوع گازمصرفی:گاز شهری
- قابل استفاده باحداقل فشارگاز
- دارای استانداردملی ایران
- حفاظ ایمنی(گارد)جلویی باپوشش کروم جهت جلوگیری ازتماس مستقیم بامشعل وخطرآسیب دیدگی
- رفلکتورلعابی ضمن ایجادمقاوم دربرابرتغییررنگ،امکان تمیزکردن آسان باپارچه ای مرطوب رافراهم می سازد.
- باجرقه زن پیزونیازبه کبریت جهت روشن کردن بخاری رامرتفع می کند.
- پیلوت ایمنی100%(ODS)باعث اطمینان ازعملکردایمن بخاری ومحافظت دربرابرکاهش اکسیژن محیط وایمنی قطع گازدرزمان ایجاداشکال درشعله می باشد
- کنترل کننده بخاری (کاربراتور)درقسمت بالای بخاری نصب گردیده تاباعث جلوگیری ازخم شدن برای دست یابی به انتخاب دما وعملکردبخاری شود.
- قابل نصب برروی دیوار(فقط بادوعددپیچ)یاکف زمین بصورت دلخواه
- شیرکنترل تدریجی(کاربراتور)باعث ایجاداطمینان ازعملکردبی صدا،حذف احتراق نامطلوب می باشد.
- طراحی جدیدوظریف وبدون تیزی وظاهری بادوام وزیبا
- برنرهای تشعشعی مجزاء اجازه تنظیم حرارت دلخواه شما را می دهند، این سرامیک ها بادوام، دارای راندمان بالا و توزیع حرارت سریع هستند.
